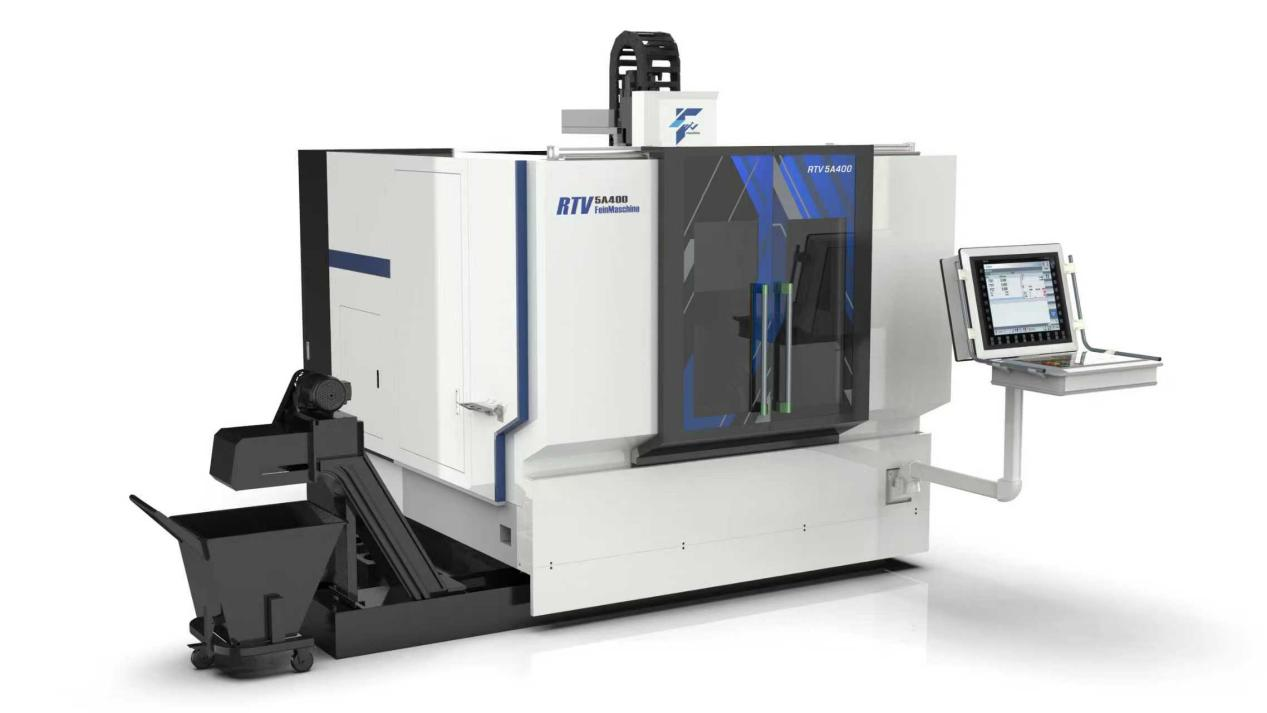

Centre d'usinage à cinq axes à berceau mobile à portique

Aug. 28, 2026

"Fein Maschine" est une nouvelle marque de Ningqing Aerospace Intelligent Equipment. S'appuyant sur la force technologique de Ningqing Aerospace et combinant des processus de fabrication internationaux avancés, elle se concentre sur l'innovation, en apportant constamment des technologies de pointe, et se consacre à fournir des équipements intelligents de haute précision et hautes performances pour le domaine aérospatial.

Haute vitesse | Couple élevé | Combo Tournage-Fraisage

Avec fonction combinée tournage-fraisage

Sélectionnez éventuellement un porte-outil de tournage

Réalisez facilement des fonctions de rotation de la lumière

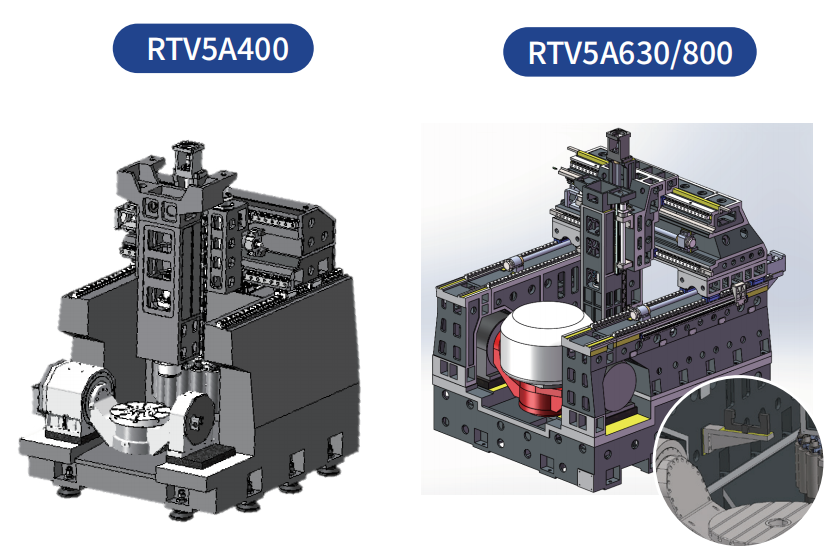

Utilisant une structure à portique, le lit monobloc offre une grande rigidité et des performances dynamiques ;

Le portique utilise un système à quatre rails à double entraînement doté d'une technologie de contrôle synchrone de pointe au niveau international ;

Course accrue pour élargir la plage d’usinage ;

Équipé de vis mères importées de haute précision et de grands guides linéaires à rouleaux importés ;

Associé à une table rotative à double entraînement pour une haute précision et une réponse dynamique ;

Broche électrique à double vitesse, à couple élevé et à grande vitesse, capable d'usiner des alliages de titane et d'aluminium ;

Livré en standard avec un magasin d'outils de type parapluie ;

Le régleur d'outils est fixé sur le lit pour réduire les erreurs de mesure ;

Equipé d'une échelle linéaire absolue pour améliorer la précision de la machine.

Broche électrique

Le fraisage à grande vitesse de l'aluminium se fait sans souci

Le fraisage du titane à couple élevé ne pose aucun problème

Je peux aussi gérer les virages

Broche électrique à deux vitesses HSK-A63 (RTV5A400)

Faible vitesse : 42/50 kW, 71,7/85 Nm, vitesse maximale 14 000 tr/min

Vitesse élevée : 42/50 kW, 28,6/33,7 Nm, vitesse maximale 20 000 tr/min

Broche électrique à deux vitesses HSK-A63/A100 (RTV5A630/800)

Faible vitesse : 37/45 kW, 163/196,5 Nm, vitesse maximale 7 500 tr/min

Haute vitesse : 42/50 kW, 54/65 Nm, vitesse maximale 12 000 tr/min (pour A63, vitesse maximale 15 000 tr/min)

Plateau tournant à berceau à entraînement direct

Spécifications techniques	T5A400	T5A630	T5A800
Etabli mm	400	630	800
Diamètre de balançoire m	500	800	1000
Angle de rotation de l'axe A	±120	±110	±110
Angle de pivotement de l'axe C	n*360	n*360	n*360
	Entraînement unique sur l'axe A	Double entraînement sur l'axe A	Double entraînement sur l'axe A

Série de centres d'usinage à cinq axes Cradle

Spécifications techniques	unité	RTV5A400	RTV5A630	RTV5A800
Taille de l'établi	mm	Φ400	Φ630	Φ800
Charge maximale de l'établi	Kilogrammes	200	1000	1200
Distance entre la face d'extrémité de la broche et la table de travail	mm	150-600	150-760	150-760
Déplacement sur l'axe X	mm	500	1000	1000
Déplacement sur l'axe Y	mm	650	1150	1150
Déplacement sur l'axe Z	mm	450	610	610
broche		Broche à entraînement direct/broche électrique	Broche à entraînement direct / broche électrique	Broche à entraînement direct / broche électrique
Vitesse de déplacement rapide sur l'axe X/Y/Z	m/min	48	48/36	48/36
Vitesse de coupe sur l'axe X/Y/Z	m/min	48	0-15	0-15
Capacité du magasin d'outils		20	24	24
Précision du positionnement	mm	0.006	0.006	0.006
Répéter la précision du positionnement	mm	0.004	0.004	0.004
Poids	t	9	17	18
Configuration typique du système CNC		Siemens One ; fabriqué au niveau national

Aucun

CCMT2026

INDUSTRIES AU SERVICE

Notre usinage CNC à 5 axes est alimenté par de grandes machines à portique développées par nos soins, offrant des dimensions ultra-larges, une rigidité élevée et une tolérance stricte pour les secteur

Aérospatiale

La série GMS propose des solutions pour la découpe lourde de pièces extra-larges, extra-lourdes et larges : une efficacité sur cinq faces ! Haute précision ! Coupe lourde ! Il est idéal pour usiner de grandes pièces à parois minces et faciles à déformer, comme les revêtements d'avion et les portes de cabine.

Véhicules à énergies nouvelles

Les machines-outils de Fein (comme le centre d'usinage à portique mobile) conviennent également au secteur des véhicules à énergies nouvelles. Surtout avec des tendances telles que le moulage sous pression intégré, la demande de grandes machines de précision provient des mêmes racines que la technologie de fabrication aérospatiale.

Robotique

Le centre d'usinage à cinq axes à berceau mobile de type poutre utilise une structure à portique, et le lit intégré présente une rigidité et des performances dynamiques élevées ; le portique présente une conception à quatre guides à double entraînement avec une technologie de contrôle synchrone de pointe au niveau international. Il convient également à l'usinage dans le domaine des robots IA.

Moules et moulage sous pression

Son centre d'usinage à portique CNC à cinq axes à poutre mobile et son centre de fraisage à portique utilisent une structure à double portique, offrant d'excellentes performances de mouvement à grande vitesse. Le corps moulé de la machine offre une rigidité élevée, garantissant une stabilité et une fiabilité à long terme lors d'un traitement prolongé. Les deux conviennent à l'usinage de précision et à grande vitesse de moules grands et complexes.
