Série de centres d'usinage verticaux/horizontaux

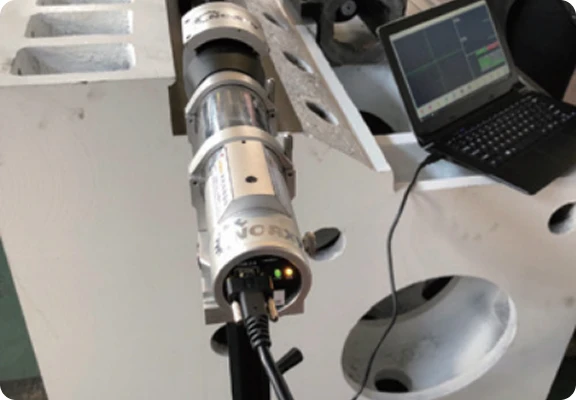

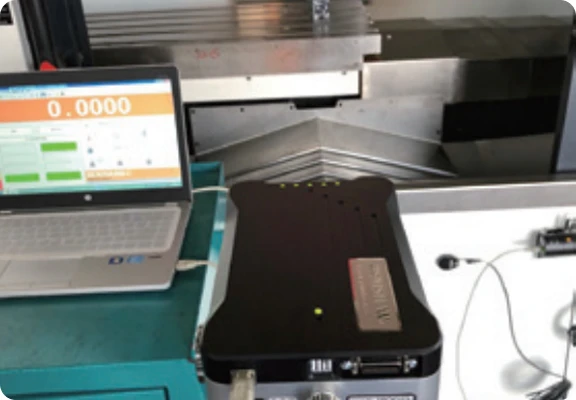

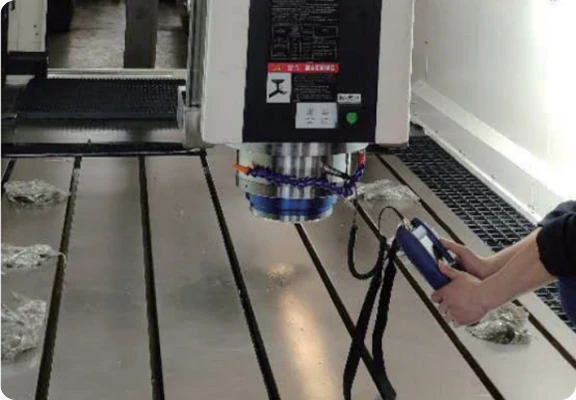

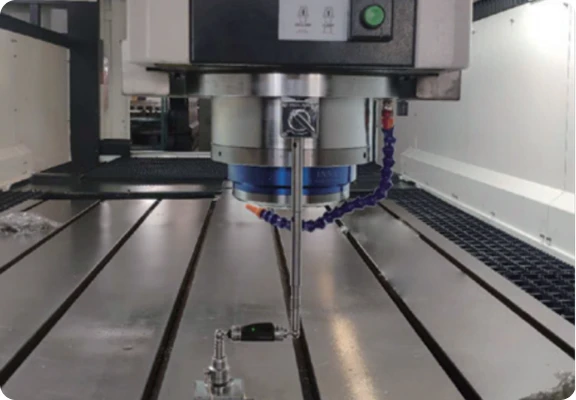

POUR LES INGÉNIEURS

PRÉSENTATION DU PRODUIT

Grande vitesse 48 m/min, coupe 5 mm d'acier

Série de centres d'usinage verticaux/horizontaux

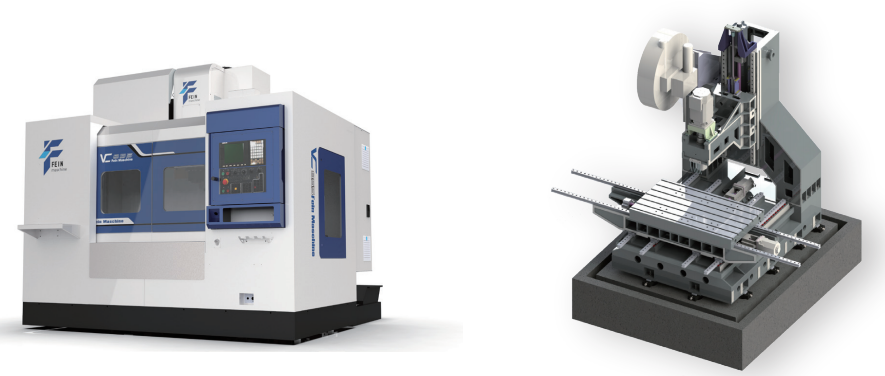

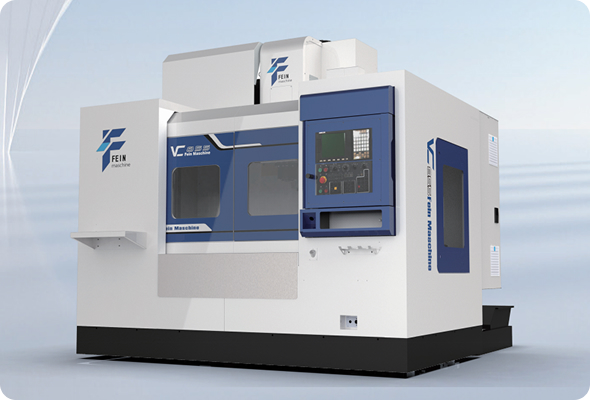

Centre de fraisage vertical CNC

Spécifications techniques	unité	VC855	VC1165 VC1270		VC1580
Zone d'établi	mm	550×1000	600×1200	700×1360	900×1600
Fente en T	mm	5-18×90	5-18×100	5-18×120	7-22×110
Charge maximale de l'établi	Kilogrammes	500	800	1000	1500
Déplacement des axes X/Y/Z	mm	800×550×550	1100×650×600	1200×700×700	1500×800×700
Spécifications du guide linéaire	mm	X:35/Y:45/Z:45rouleaux	X:45/Y:45/Z:45rouleaux	X:45/Y:55/Z:55rouleaux	X:55/Y:45/Z:55rouleaux
Extrémité de la broche face au surf de la table de travail	as mm	120-670	120-720	175-875	160-860
Centre de la broche à la surface du guidageA	mm	590	665	770	855
Vitesse de broche	tr/min	Type de courroie 8000/10000 ; entraînement direct 12000		(BT40) Entraînement par courroie 8 000/10 000 ; Entraînement direct 12 000 (BT50) Entraînement par courroie 6 000 ; Entraînement direct 8 000	Entraînement par courroie 6000 ; Entraînement direct 8000
cône d'alésage de broche		BT40-150	BT40-150	BT40-150/BT50-155	BT50-155
Puissance du moteur de broche	kW	9/13.5 (Siemens)	9/13.5(Siemens)	18/12 (Siemens)	18/12 (Siemens)
Avance de coupe	m/min	48	24	24	20
Vitesse de déplacement rapide	m/min	48	24	24	20
Capacité du magasin d'outils	oui	Disque 24
Temps de changement d'outil	s	1.8
Précision du positionnement	mm	0.01
Précision du positionnement	mm	0.006
Poids total	Kilogrammes	5500	6500	8000	12000
Dimensions	mm	2600×2200×2600	2950×2550×2600	3450×2800×2700	4300×3200×3000
Alimentation totale	kW	22	25	30	35
Configuration typique du système CNC		Siemens、Fanuc、fabriqué localement

Efficacité de coupe : acier 45# VC855 : 200 mm³/min, VC1165 : 250 mm³/min, VC1270 : 320 mm³/min

Pièces en aluminium (haute vitesse) : VC855 : 1000 mm³/min, VC1165 : 1100 mm³/min, VC1270 : 1300 mm³/min

Coupe lourde et haute précision, il peut remplacer les centres d'usinage horizontaux importés et effectuer

Caractéristiques de conception

1. La broche a une puissance élevée et une forte force de coupe, adaptée à l'usinage à basse vitesse de la fonte et de l'acier, en particulier pour les grands moules ;

2. Grand voyage, large gamme de traitement ;

3. La table rotative CNC auto-fabriquée permet d'usiner quatre surfaces en une seule configuration ;

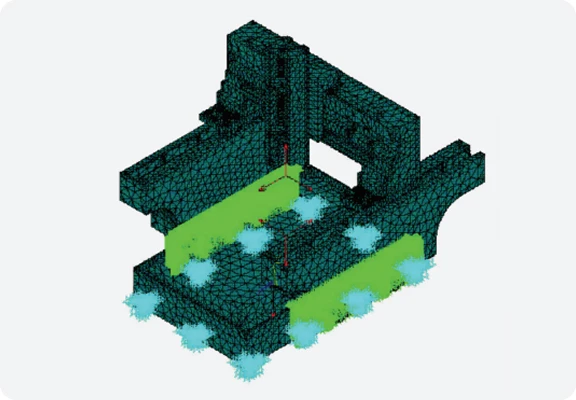

4. Structure intégrale à fente en T, offrant une rigidité élevée, une haute précision et une grande stabilité.

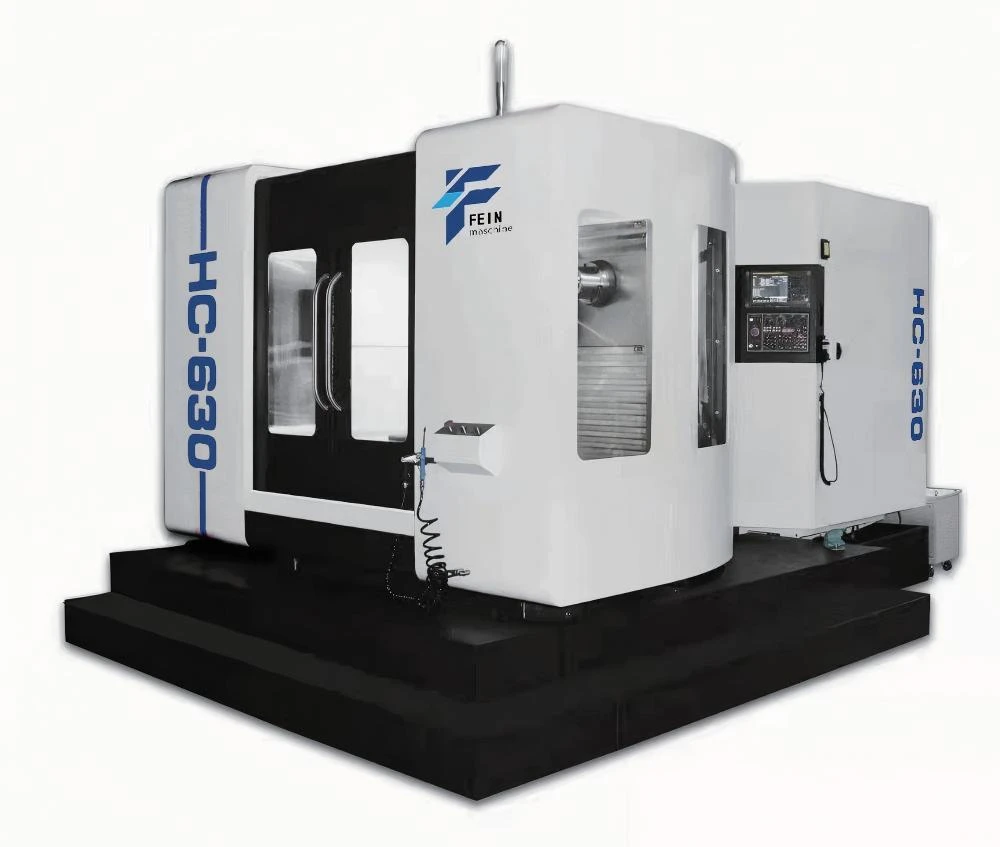

Centre d'usinage de fraisage horizontal CNC

Spécifications techniques	unité	HC500	HC630	HC800	HC1000	HC630 (Table de travail double)	HC800 (double table de travail)
Zone d'établi	mm	500×500	630×700	800×800	1000×1000	2×630×700	2×800×800
Indexation du plan de travail	°	1×360
Fente en T		5-18	24 × M16 (quantité × trous de vis)
précision de l'obtention du diplôme	″	10				12
Charge maximale de l'établi	Kilogrammes	700	1000	1500	2000	950	1500
Déplacement sur les axes X/Y/Z	mm	700/600/580	1050/750/900	1300/1000/1000	1600/1000/1000	1050/750/900	1300/1000/1000
Type de rail de guidage		Rouleau à trois axes
Centre de broche à table de travail	mm	50-650	120-870	120-1120	120-1120	0-750	0-1000
De la face d'extrémité de la broche au centre de la table	ter mm	160-740	130-1030	200-1200	200-1200	130-1030	200-1200
Cône d'alésage de broche		BT40	BT50
Vitesse de broche	tr/min	8000	6000
Puissance du moteur de broche	kW	11/15	15/18.5
Avance de coupe	m/min	10
Vitesse de déplacement rapide	m/min	30	30	24	24	24	24
Capacité du magasin d'outils/temps de changement d'outil		24T/3S	30T/5.5S	40T/5.5S	40T/5.5S	40T/5.5S	40T/5.5S
Précision du positionnement	mm	0.012	0.012	0.012	0.012	0.012	0.012
Répéter la précision du positionnement	mm	0.008	0.008	0.008	0.008	0.008	0.01
Poids total	t	7	12	17	18	14	18
Dimensions	mm	3050×2050×2500	3500×6000×3000	4800×6400×3900	4800×6400×3900	3500×7500×3000	5500×8000×3000
Système CNC		Fanuc 0i MF Plus/Siemens 828D

Série de centres d'usinage verticaux/horizontaux

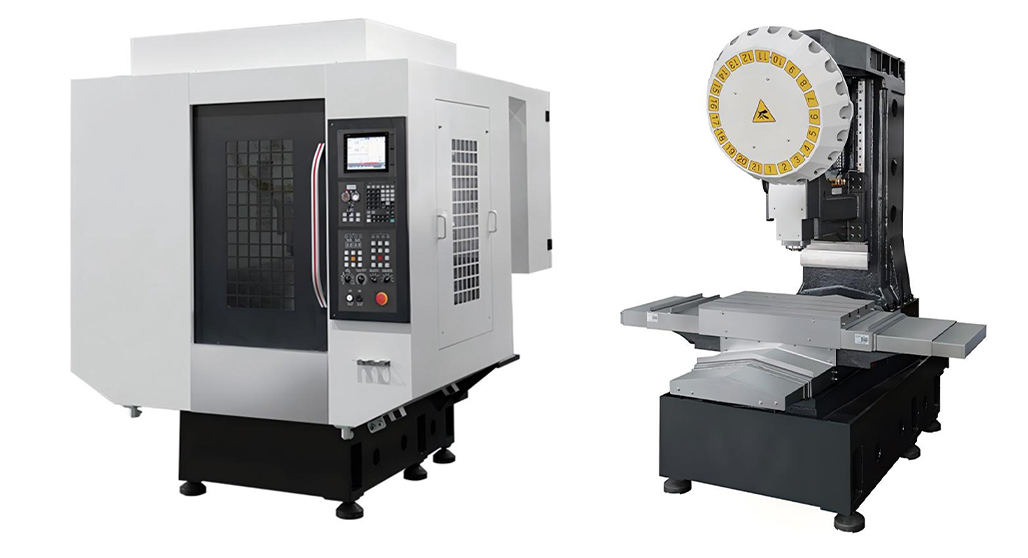

Centre de perçage et taraudage

Spécifications techniques	unité	T6	T7	T8
Zone d'établi	mm	700×420	780×420	1000×500
Fente en T	mm	3-14×125	3-14×125	5-18×100
Charge maximale de l'établi	kilos	250	250	350
Déplacement des axes X/Y/Z	mm	600/400/300	700/400/300	800/500/330
Spécifications du guide linéaire	mm	X:30/J:30/Z:30	X:30/J:30/Z:30	X:35/J:35/Z:35
Extrémité de la broche face à la surface de la table de travail	mm	150-450	150-450	160-490
Centre de la broche à la surface du guidage	mm	464	464	546
Vitesse de broche	tr/min	connexion directe20000
Cône d'alésage de broche		BT30
Puissance du moteur de broche	kW	5.5 (Mitsubishi)
Avance de coupe	mm/min	1-10000
Vitesse de déplacement rapide	mm/min	48/48/48
Capacité du magasin d'outils		21
Il est temps de changer de lame	s	1.4/1.9
Précision du positionnement	mm	0.01
Répéter la précision du positionnement	mm	0.006
Poids total	kilos	2900	2900	4500
Dimensions	mm	1760×2320×2240	1760×2320×2240	2500×2500×2300
Alimentation totale	kW	15	15	20
Système CNC		Mitsubishi M80B

Série de centres d'usinage verticaux/horizontaux

Un outil pratique pour traiter les boîtiers de batteries de véhicules à énergie nouvelle

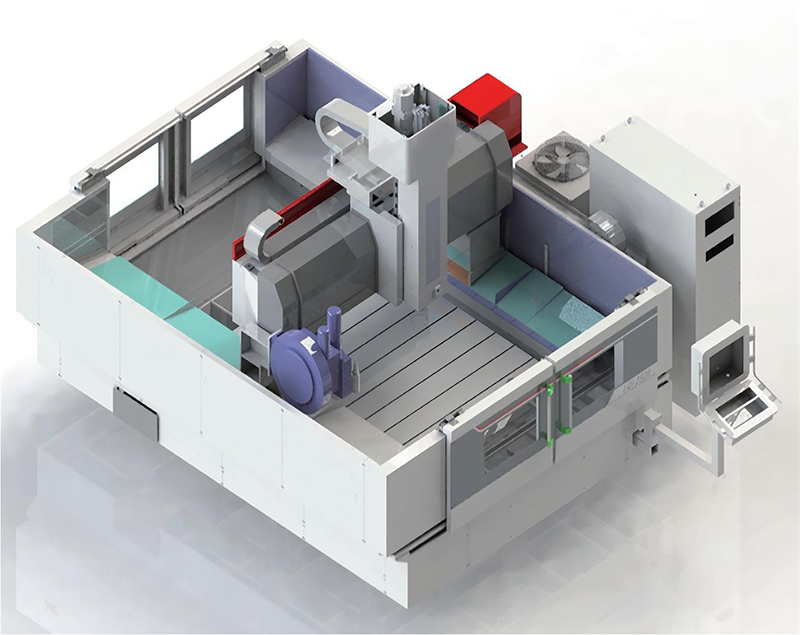

Centre d'usinage léger à grande vitesse

Spécifications techniques	unité	LQI2520	Spécifications techniques	unité	LQI2520
Zone d'établi	mm	2500×1800	Avance de coupe	m/min	20
Fente en T	mm	9×18	Vitesse de déplacement rapide	m/min	40/30/20
Charge maximale de l'établi	t	10	Capacité du magasin d'outils		24
Déplacement sur l'axe X	mm	2000	Temps de changement d'outil	s	4
Distance de déplacement Y/Z	mm	2500×450	Précision du positionnement	mm	0.02
Type de rail de guidage		Rails à trois axes, deux barres à rouleaux sur l'axe Z	Répéter la précision du positionnement	mm	0.01
De la face d'extrémité de la broche à l'établi	mm	180-630	Poids total	t	13
Cône de broche		BBT40	Dimensions	mm	5250X4160X3300
Vitesse de broche	tr/min	15 000 (Connexion directe)	Alimentation totale	kW	22
Puissance du moteur de broche	kW	8.4	Système CNC		Siemens 828D、Fanuc 0i MF plus
