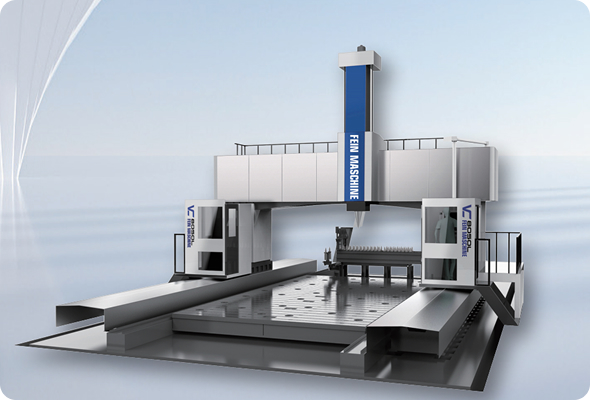

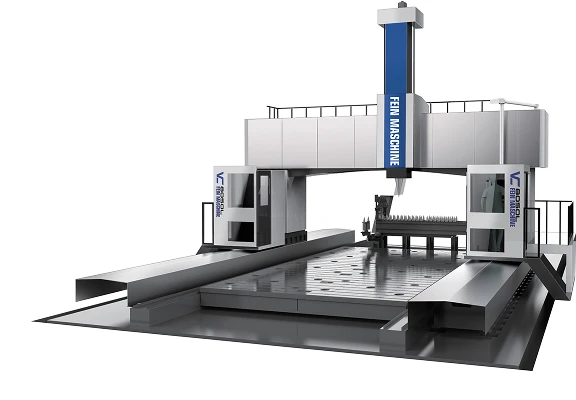

Série de portiques mobiles

POUR LES INGÉNIEURS

PRÉSENTATION DU PRODUIT

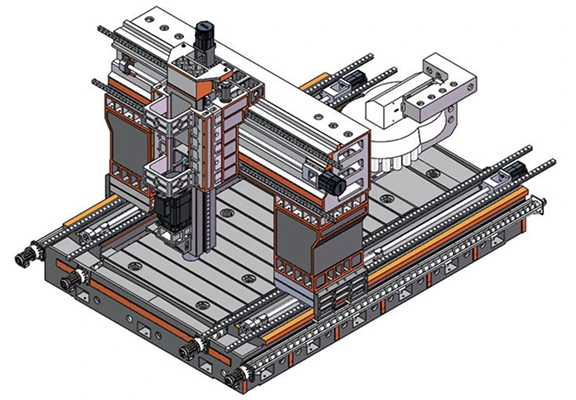

Structure intégrée, compacte et abordable

Structure intégrale, rail de guidage composite à trois axes avec rails trempés, table de travail fixe, mouvement du portique, petit espace au sol, forte capacité de charge et couple important.

L'axe Z est équipé d'un rail de guidage de type composite 490X320 et d'un support coulissant carré. En remplaçant les inserts traditionnels par des guides linéaires, la précision du guidage est considérablement améliorée, tout en conservant la rigidité de la glissière carrée. Il est particulièrement adapté aux usinages avec de grands volumes de coupe et des matériaux difficiles à usiner.

Pour l'axe Y, notre société a développé une technologie propriétaire de rail de guidage composite. Plus précisément, sur la traverse, deux guides linéaires d'origine ont été remplacés par un guide rectangulaire, ce qui a augmenté le moment de résistance de coupe et la surface d'appui, améliorant considérablement la résistance de coupe et surmontant efficacement la faiblesse courante des porte-à-faux à pointe de coupe longue dans les machines à portique et les grands tours verticaux.

L'établi est solidement fixé et possède une grande capacité de charge. Théoriquement, il n'y a aucune restriction sur le poids utile. Lors du traitement de pièces lourdes, il est facile d’obtenir une précision de contour plus élevée. De plus, comme il n’est pas affecté par le poids de la pièce, sa précision peut être maintenue pendant longtemps.

La direction X adopte notre technologie exclusive de rail de guidage composite. Les directions avant et arrière utilisent deux guides linéaires robustes et un rail de guidage rectangulaire, empêchant efficacement la force de renversement du portique lors des mouvements rapides et des opérations de coupe.

Spécifications techniques des séries GMI Integrated 20 et 25

Spécifications techniques	unité	GMI3020	GMI4025
Zone d'établi	mm	3000×1800	4000×2300
Charge maximale de l'établi	t	30	35
Déplacement A1/A2	mm	2000/2500	2500/3000
Déplacement sur l'axe X/Z	mm	3200×1000	4200×1000
Type de rail de guidage		L'axe X est entraîné avec précision des deux côtés, chaque côté étant soutenu par deux guides linéaires plus un rail rectangulaire. L'axe Y est doté de deux rails linéaires parallèles complété par un support de guidage rigide. L'axe Z utilise un guide rigide plus doubles rails linéaires sur les côtés pour un bloc coulissant composite.
Extrémité de la broche face à la surface de la table de travail	mm	200-1200 (personnalisable)
Vitesse de broche	tr/min	Standard avec BT50-8000, choisissez une boîte de vitesses haute vitesse 1:4
moteur de broche		Série 20/25L : 22/26 kW 140/210 Nm (560/840 Nm)
Capacité du magasin d'outils		disque 24 bits
Largeur de chargement maximale (au-dessus du capot)	mm	2000	2500
Vitesse d'alimentation/rapide	m/min	15 / 0-15

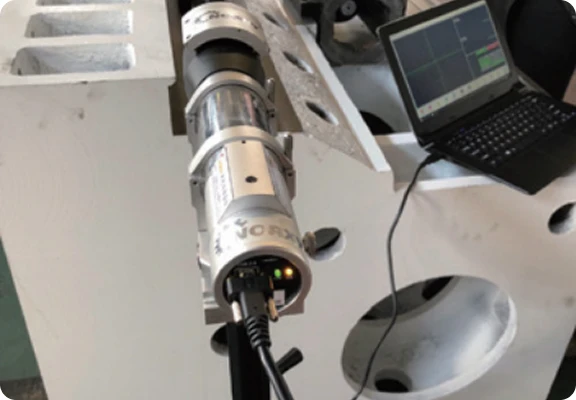

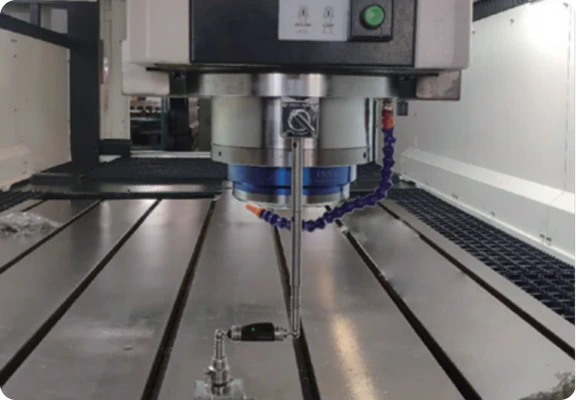

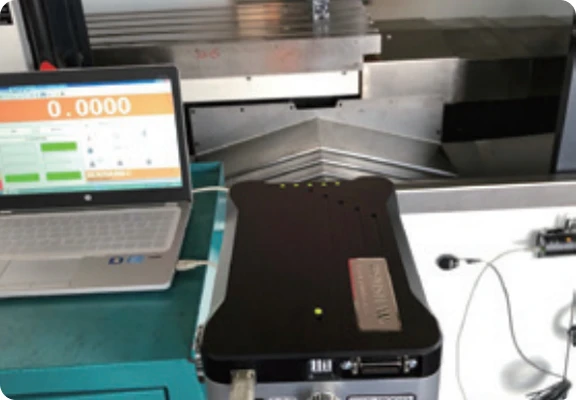

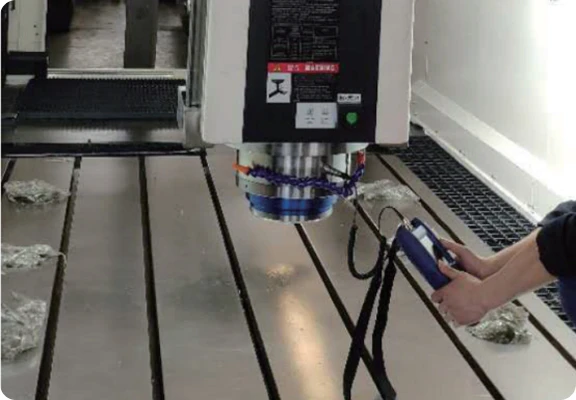

Précision de positionnement/répétition Précision de positionnement	mm	0.01/0.005
Poids total	t	32	37
Dimensions (hors armoire électrique)	mm	6700×5200×4200/5200	7800×5800×4200/5000
Configuration typique du système CNC		Standard avec Siemens 828D et Fanuc 0i MF plus, Siemens ONE en option

Une solution pour l'usinage intensif de pièces de grande largeur extrêmement grandes et extrêmement lourdes

Le vérin coulissant de l'axe Z est équipé d'un vérin coulissant carré en fonte ductile 500X580. Après un broyage fin et un traitement ultérieur avec la technologie allemande avancée de moulage par injection, il atteint une rigidité extrêmement forte.

En option : équipé d'une broche importée BT50 de 2 500 tr/min (ou BT60 de 2 000 tr/min), associée à des roulements à rouleaux importés et extrêmement rigide, capable de résister à des opérations de coupe lourdes. L'utilisation d'un réducteur à grande vitesse haute performance importé permet en outre à la machine-outil d'avoir un couple de coupe de 3 000 Nm.

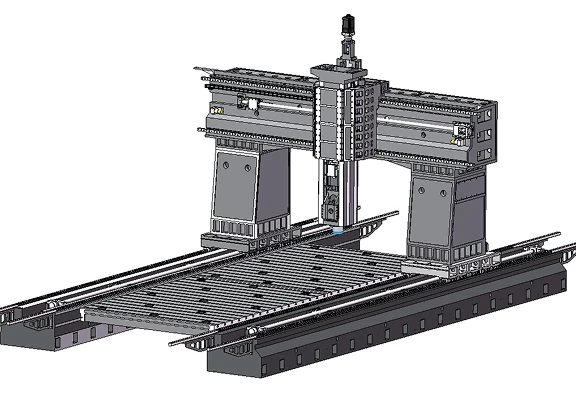

Support coulissant carré : 500 × 580 mm

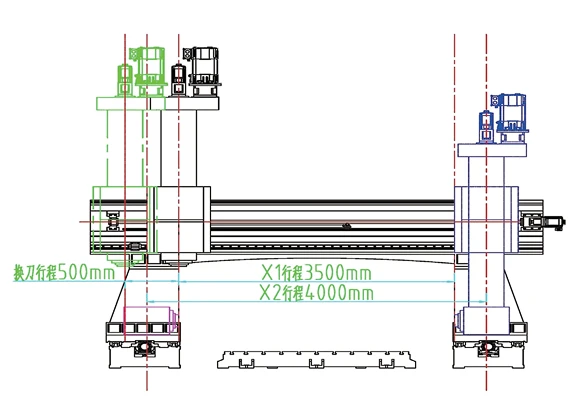

Diagramme de plage de traitement

La structure hexaédrique est très efficace ! Haute précision ! Coupe lourde !

La plus petite unité de segmentation de la tête pentaédrique est 5 degrés. Il peut également être ajusté à 1 degré. La précision du positionnement est de 1 seconde.

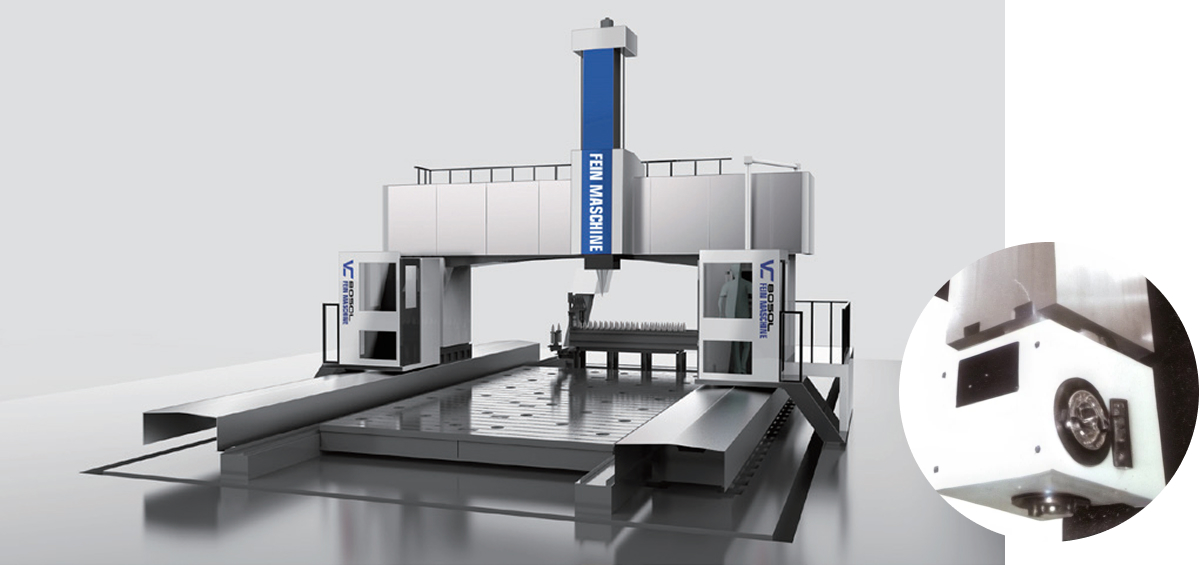

Centre d'usinage à cinq axes à berceau basculant à poutres mobiles

MS Splitter Séries 30 et 35

Spécifications techniques	unité	GMS60/80-30	GMS60/80-35	GMSXXX35
Zone d'établi	mm	2100×6000/8000	2600×6000/8000	2600×XXX
Charge maximale de l'établi	t/㎡	5	5	5
Déplacement A1/A2	mm	3000/3500	3500/4000
Déplacement de l'axe X/Z	mm	6200/8200×1200	6200/8200×1200	/
Type de rail de guidage		L'axe X est entraîné avec précision dans les deux sens, les deux côtés étant soutenus par deux guides linéaires plus un rail rectangulaire. L'axe Y est doté de deux rails linéaires complétés par des guides rigides pour un support vertical solide, et l'axe Z est doté d'une glissière carrée avec un guide rigide.
De l'extrémité de la broche à la surface de la table de travail	mm	Standard 350-1550, en option 350-1850
Type d'entraînement de broche	tr/min	Standard avec boîte de vitesses à deux vitesses BT50-6000 à connexion directe courte intégrée (roulement à rouleaux BT50-3000 / roulement à rouleaux BT60-2000) / Connexion directe longue montée sur le dessus en option avec sortie d'eau centrale
moteur de broche		Série 30/35L : Standard 37/55,5 kW (régime nominal 1 500 tr/min) 236/354 Nm (boîte de vitesses à deux vitesses 944/1 416 Nm); En option 28/42 kW (1 000 tr/min) 268/401 Nm (boîte de vitesses à deux vitesses 1 070/1 604 Nm)
Capacité du magasin d'outils		Magasin d'outils rotatifs/cassettes à 24 positions
Espacement des colonnes	mm	3000	3500
Vitesse d'alimentation/rapide	m/min	15 (entraînement à vis) 20 (entraînement à crémaillère) / 0-10
Précision de positionnement / Répéter la précision du positionnement	mm	0.01/0.005
Poids total	t	53/62	58/67		/
Dimensions (hors armoire électrique)	mm	11650/13650×6850×5200	11650/13650×7750 ×5200		/
Configuration typique du système CNC		Standard avec Siemens 828D, Fanuc 0i MF plus ; en option Siemens ONE

Pour la direction X, lorsque la distance est de 6 mètres, il est entraîné par un écrou de transmission à vis pour la rotation. Pour des distances de 8 mètres et plus, il adopte une structure de compensation à double engrenage et crémaillère.

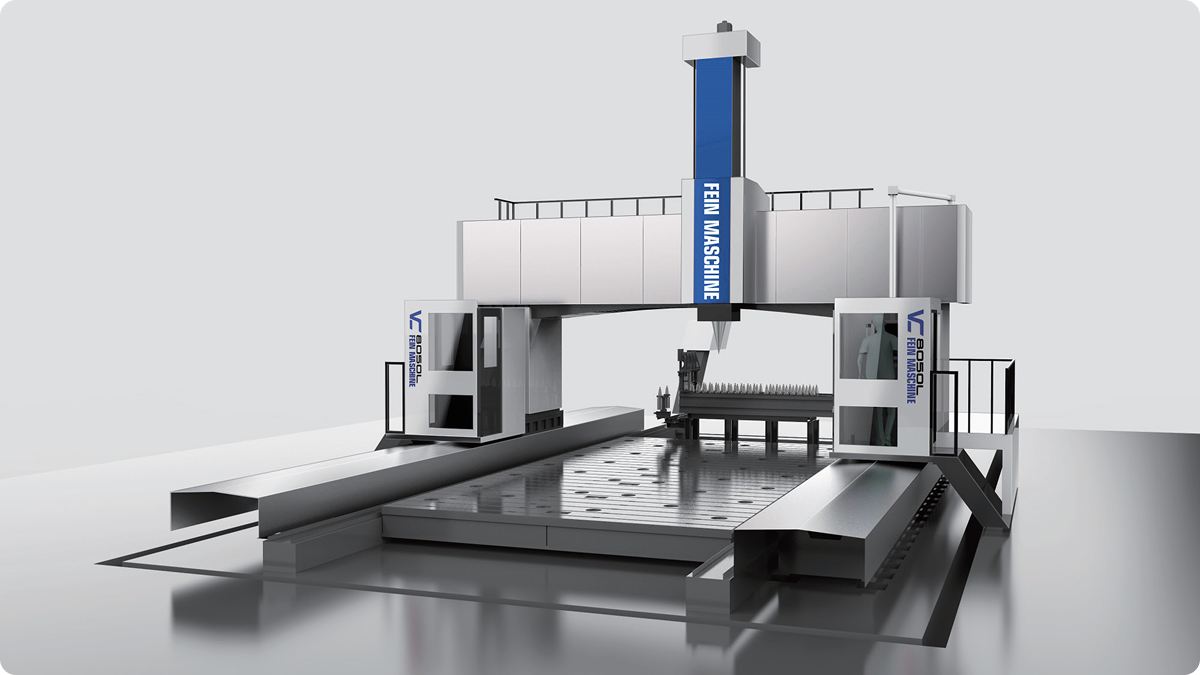

Centre d'usinage à cinq axes à berceau basculant à poutres mobiles

GMS Ultra-wide Series 40, 50, 60 et supérieur

Spécifications techniques	unité	GMS60/80-40	GMS60/80-50	GMS80/100-60	GMSXXX50
Zone d'établi	mm	6000/8000×3100	6000/8000×4100	8000/10000×5100	XXX×4100
Charge maximale de l'établi	t/㎡	5	5	5	5
Déplacement sur l'axe Y	mm	4000/4500	5000/5500	6000/6500 5000/5500
Déplacement sur l'axe X/Z	mm	6200/8200 ×1200	6200/8200×1200	8200/10200×1200	/
Type de rail de guidage		L'axe X est entraîné avec précision dans les deux sens, les deux côtés étant pris en charge par deux guides linéaires plus un rail rectangulaire. L'axe Y est doté de deux rails linéaires complété par des rails durs pour un support vertical solide. L'axe Z a un chariot coulissant carré avec rails durs.
Extrémité de la broche face à la surface de la table de travail	mm	Standard 350-1550, en option 350-1850
Type d'entraînement de broche	tr/min	Standard avec boîte de vitesses à deux vitesses BT50-6000 à connexion directe courte intégrée (roulement à rouleaux BT50-3000 / roulement à rouleaux BT60-2000) / En option pour une connexion directe longue avec sortie d'eau centrale
moteur de broche		Série 30/35L : Standard 37/55,5 kW (régime nominal de 1 500 tr/min) 236/354 Nm (boîte de vitesses à deux vitesses 944/1 416 Nm); En option 28/42 kW (1 000 tr/min) 268/401 Nm (boîte de vitesses à deux vitesses 1 070/1 604 Nm)
Capacité du magasin d'outils		Disque rotatif à 24 positions/magasin d'outils de type entrepôt
Espacement des colonnes	mm	4000	5000	6000	5000
Vitesse d'alimentation/rapide	m/min	15 / 0-10
Précision de positionnement / Répéter la précision du positionnement	mm	0.01/0.005
Poids total	t	62/72	69/79	84/95	/
Dimensions (hors armoire électrique)	mm	11650/13650×7350×5200	11650/13650×8350×5200	13650/15650×9350×5200	/
Configuration typique du système CNC		Standard avec Siemens 828D, Fanuc 0i MF plus ; en option Siemens ONE

Pour l'axe Y de 6 mètres et plus, une structure d'élimination du jeu à crémaillère et pignon à double engrenage est adoptée.

Pour la série de modèles ultra-larges, la longueur de la table de travail et la course de l'axe Y augmentent de 1 mètre chacune, et le modèle sera modifié en conséquence.

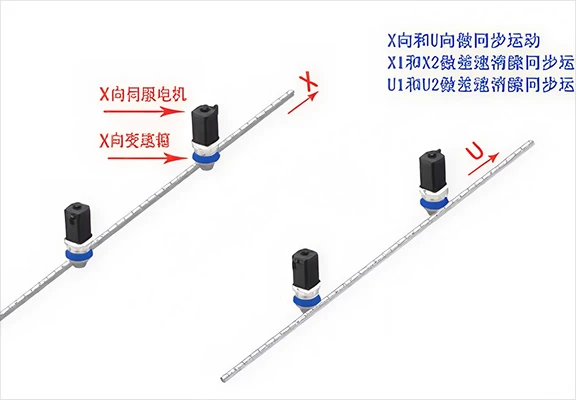

Les portiques de 6 mètres et plus utilisent une rotation à crémaillère et pignon et une structure de mouvement synchrone à double entraînement, à quatre moteurs et différentiel dans la même direction, sans jeu.

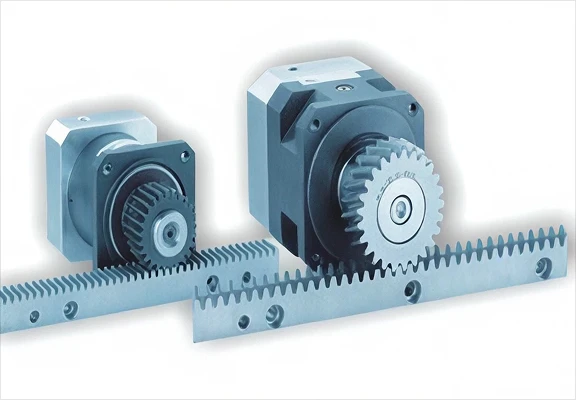

La crémaillère est fabriquée à l'aide d'un meulage de haute précision à grand module, ce qui lui confère une résistance et une précision élevées.

Mouvement de décalage différentiel synchronisé à quatre moteurs à double entraînement synchrone dans la même direction.
